QRコードでアセットを毎回同じ位置に配置する / QRコード配置の使い方




QRコード配置とは

印刷したQRコードを現場に貼り、MRモードで入室している端末で読み取ることで、BIMモデルなどのアセットを毎回同じ位置・同じ向きに配置できる機能です。

手順は大きく3つです。①管理サイトでQRコードを作る → ②印刷して現場に貼る → ③アプリで読み取る
また、QRコードの作成はQRコードの配置画面(①-A)とオフセット指定ビューワ(①-B)の二通りで作成することができます。


①-A:管理サイトでQRコードを作る


QRコード配置の画面を開き、オフセットを指定

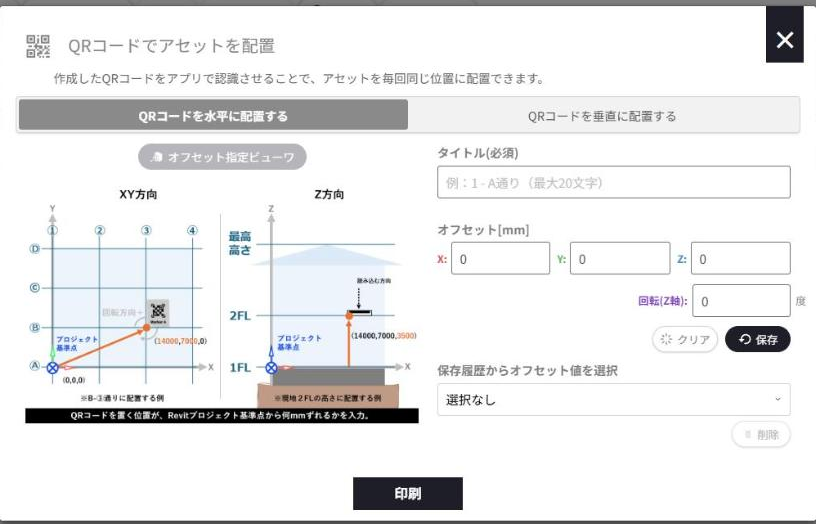

QRコードを水平に配置するタブ。左に配置例のイラスト、右にタイトルとオフセットの入力欄
  1. 管理サイトで該当のルームを選び、ファイル一覧の右上にある「QRコードでアセットを配置」を押してください。

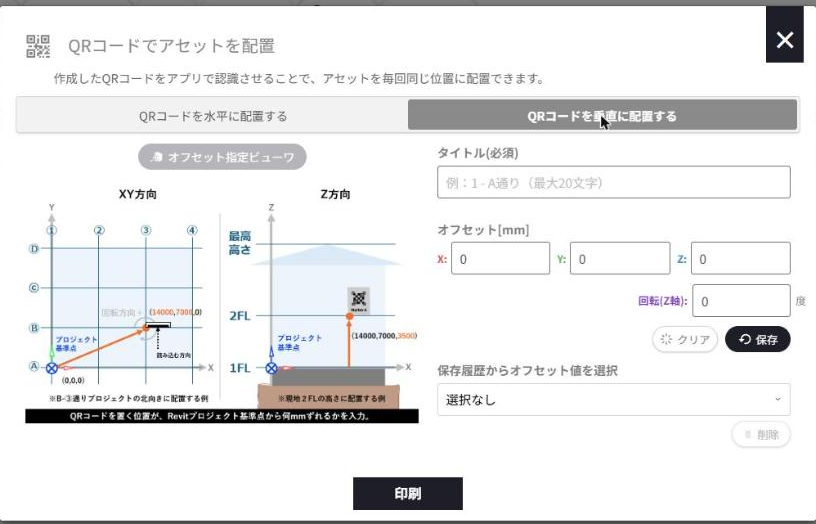

  2. QRコードは現実空間に配置する際の利用シーンに応じて、「水平配置」と「垂直配置」を切り替えて使用します。上部のタブで切り替えることができます。
  1. タイトルとオフセットを任意で入力します。オフセットを入力することで、Revitモデルの特定のフロアや部屋等を中心にして、モデルを表示することができます。

    – オフセット[mm]:建物の配置位置のxyz(横幅/奥行き/高さ)をオフセットでずらします。
    – 回転(Z軸):建物の配置角度をオフセットでずらします。
  1. 入力したら「保存」を押して履歴に残します。


保存した履歴を使う

「保存履歴からオフセット値を選択」から、保存済みのオフセット値を呼び出すことができます。履歴に保存することで、印刷する際に複数のQRコードを同時に印刷することが可能になります。

  • 履歴は水平配置と垂直配置でそれぞれ別に保持されます。
  • 同じタイトルで保存しようとすると上書きの確認が、値を変えて保存しようとすると更新の確認が表示されます。
  • オフセット指定ビューワを使用せずに保存した場合は、「BIMモデル未登録」として履歴に表示されます。


① -B:オフセット指定ビューワで位置を決める

「オフセット指定ビューワ」では、BIMモデルを見ながら直感的にQRコードの配置オフセットを指定することができます。

※注意点:ルームにRevitモデルが追加されていない場合や、モデルの変換に失敗している場合は「オフセット指定ビューワ」はご利用できません。

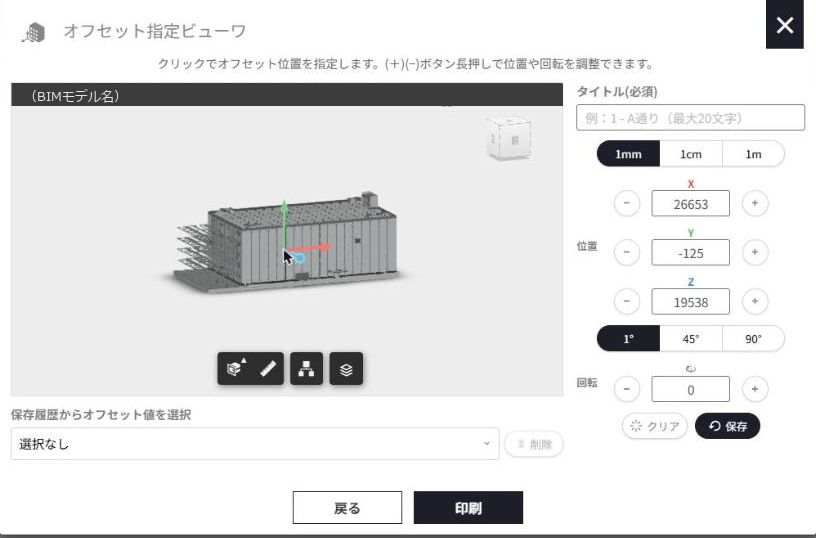

モデルをクリックすると位置のX・Y・Zに数値が入った状態
  • モデルのクリックした場所のX / Y / Z、水平/垂直が自動で判別され、印刷する用紙(A4)と同じ大きさの板が表示されます。
    (板の絵が鏡文字に見えていたら裏側を見ています。)

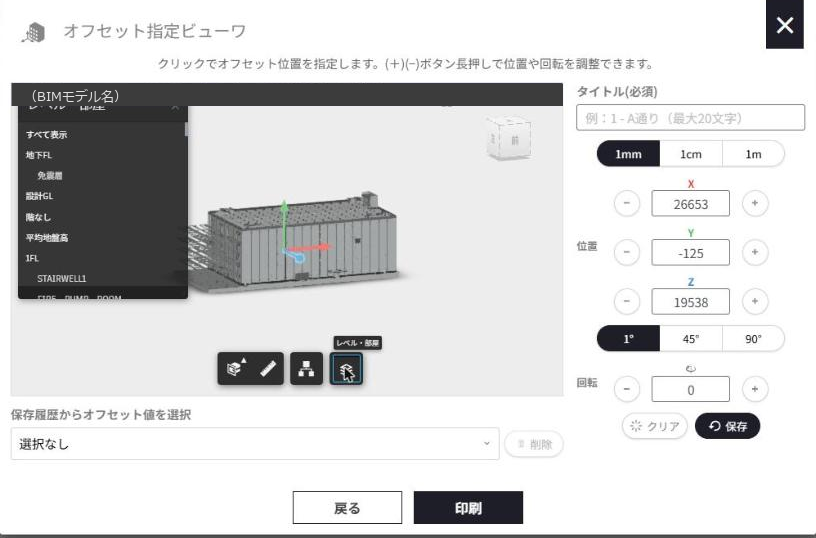

  • ルームに複数のRevitモデルが登録されている場合は、画面上部の黒帯からモデルを選択することができます。
  • 画面右側の調整メニュー上の(+)(−)ボタンは長押しが可能です。
  • 表示はcm / mに切り替えてもmm単位の数値のまま表示されます。(1cm動かすと「10」と表示)。ビューワの中で保存すると、その履歴にBIMモデル名が残ります。
  • ビューワ画面上で保存すると、履歴にはBIMモデル名が表示されます。


② 印刷して現場に貼る

「印刷」を押すと印刷項目の選択画面が表示されます。保存した履歴から、印刷したいQRコードを選択してください。

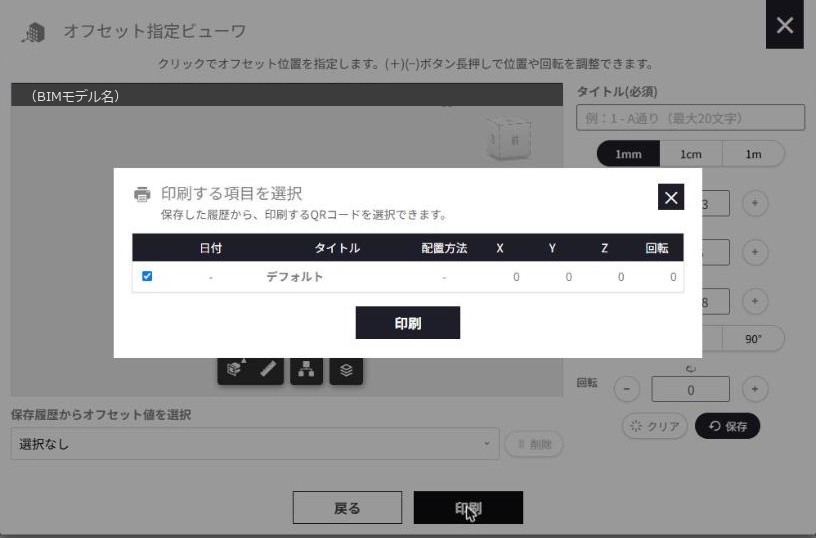

印刷する項目を選択のダイアログ。日付・タイトル・配置方法・XYZ・回転の一覧とチェックボックス
「印刷する項目を選択」。デフォルトには最初からチェックが付いています
  • 「デフォルト」(0,0,0)は最初からチェックが付いています。外すこともできます。
  • チェックを複数付けると、まとめて印刷できます。
  • 必ず等倍(100%)で印刷してください。拡大・縮小すると正しい位置に配置できません。

印刷したシートには、BIMモデル名・配置方法(水平/垂直)・オフセット値が印字されます。用紙の左下が配置の基点になります。


③ アプリで読み取る

MRモードの端末で対象のアセットを選び、オブジェクトメニューの「QRコード配置」から読み取ります。読み取るとアセットがオフセットで指定した位置・向きに配置されます。

オフセット指定ビューワにて、建物の窓を中心に配置するよう調整


うまく配置できないとき

  • 等倍(100%)で印刷されているかご確認ください。
  • 用紙が折れていたり、照明が反射していると読み取れないことがあります。
  • 用紙の左下(基点)が、意図した位置に合っているかご確認ください。
  • 垂直配置で向きが合わない場合は、板の絵が鏡文字になっていないか(裏から見ていないか)をご確認ください。
